N10276 上海浦营金属科技有限公司

首页 > 产品 > 哈氏合金｜HASTELLOY > HASTELLOY N

N10276

价格：

所在地：厂商性质：生产商

品牌：型号：

公司电话：021-57609697

公司传真：021-57609677

销售部(联系我时，请说明是在浦营特钢在线网上看到的，谢谢)

在线询价联系我们

详细信息

HastelloyC-276（N10276）哈氏合金是为Ni-Cr-Mo合金，在氧化性、还原性环境下均具有极佳的耐腐蚀性。此合金通过减少C、Si含量，控制受热部的抑制热影响区碳化物析出，提高了耐腐蚀性。基于这一特性，广泛应用于化工成套设备等恶劣环境。本公司可供应板材、带材。


材料牌号・标准

ASTM B575	DIN 17744 / 17750	JIS H4551	ISO
UNS N10276	2.4819	NW 0276	―

化学成分

NW 0276

	C	Si	Mn	P	S	Ni	Cr	Mo	Fe	Co	W	V
最小	―	―	―	―	―	―	14.5	15.0	4.0	―	3.0	―
最大	0.010	0.08	1.0	0.04	0.03	残	16.5	17.0	7.0	2.5	4.5	0.35

UNS N10276

	C	Si	Mn	P	S	Ni	Cr	Mo	Fe	Co	W	V
最小	―	―	―	―	―	―	14.5	15.0	4.0	―	3.0	―
最大	0.010	0.08	1.0	0.04	0.03	残	16.5	17.0	7.0	2.5	4.5	0.35

物理性能

比热(J/kg･K)		436
电阻率(μΩ･cm)		130.0
热传导率(W/m･K)		10.8
热扩散率(m²/s)		2.8 x 10^-6
平均热膨胀系数(10^-6/℃)	20–100℃	12.2
	20–200℃	12.5
	20–300℃	12.9
	20–400℃	13.2
	20–500℃	13.6
纵向弹性模量(MPa)		21.1 x 10⁴
刚性模量(MPa)		80.8 x 10⁴
强磁性		无
熔点(℃)		1325-1369

机械性能

NW0276

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 275	≧ 690	≧ 40	―

UNS N10276

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 283	≧ 690	≧ 40	≦ (100)

示例

	0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HRB)
热轧钢材 14mm^t	372	763	71	83
冷轧钢材 12mm^t	319	738	76	83
冷轧钢材 2mm^t	366	785	61	86

耐腐蚀性

N10276耐点腐蚀性能：

合金	临界点腐蚀温度(CPT)
合金	6%FeCl₃ + 1%HCl 水溶液 (ASTM G48 方法C)	Green death溶液
NAS NW276	> 120℃	> 120℃
NAS 254N	80℃	80℃
NAS 329J3L	50℃	45℃
SUS 316L	10℃	25℃

抗缝隙腐蚀性能

合金	临界点腐蚀温度(CCT)
合金	6%FeCl₃ + 1%HCl 水溶液 (ASTM G48 方法D)	Green death溶液
NAS NW276	100℃	110℃
NAS 254N	40℃	45℃
NAS 329J3L	25℃	30℃
SUS 316L	< 0℃	< 0℃

试验条件：

1) ASTM G48 方法C：试验时间72小时
2) ASTM G48 方法D：试验时间72小时，使用多齿夹子形成缝隙
3) Green death 溶液浸泡：试验时间24小时，试验溶液 7%H₂SO₄ + 3%HCl + 1%FeCl₃ + 1%CuCl₂，缝隙腐蚀试验使用多齿夹子形成缝隙

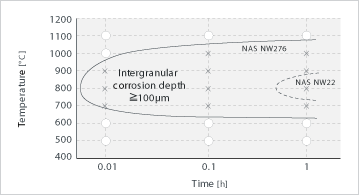

耐晶间界腐蚀性
试验条件：ASTM G28 方法A
试验时间24小时，沸腾50%H₂SO₄ - Fe₂ (SO₄)₃水溶液
抗应力腐蚀开裂性能
合金 MgCl₂浓度(下段为沸点℃)
20% (108) 25% (110) 30% (115) 35% (126) 38% (134) 42% (142)
NAS NW276 ○ ○ ○ ○ ○ ○
NAS 254N ○ ○ ○ ○ ○ ○
NAS 329J3L ○ ○ × × × ×
SUS 316L ○ × × × × ×
试验条件：
用沸腾MgCl₂水溶液浸泡，试验N10276时间300小时、使用U型弯曲试样
○：未开裂
×：应力腐蚀开裂
焊接性
可适用使用与不锈钢一样的常规焊接方法。焊料请使用同质金属的焊料。焊接后不必进行热处理。
热处理
固溶处理温度为1150～1170℃，热处理后必须急冷。
用途
热交换器、离心分离机、干燥机、反应槽、制盐成套设备、排烟脱硫装置

合金	MgCl₂浓度(下段为沸点℃)
20% (108)	25% (110)	30% (115)	35% (126)	38% (134)	42% (142)
NAS NW276	○	○	○	○	○	○
NAS 254N	○	○	○	○	○	○
NAS 329J3L	○	○	×	×	×	×
SUS 316L	○	×	×	×	×	×

您可能感兴趣的产品

我要加入

哈氏合金HastelloyB不锈钢-哈B合金

产品分类

高温合金｜GH: GH2132; GH3128; GH4099; GH4090; GH4169; GH5188; GH3536; GH80A
哈氏合金｜HASTELLOY: HASTELLOY X; HASTELLOY N; C22哈氏合金; C276哈氏合金; C4哈氏合金; C2000哈氏合金; B3哈氏合金; 718哈氏合金; 625哈氏合金
蒙乃尔合金|MONEL: 蒙乃尔400; 蒙乃尔401; 蒙乃尔K500; N04400; N05500; Monel400
英科耐尔|Incone: 英科耐尔600; 英科耐尔601; 英科耐尔718; 英科耐尔625; 英科耐尔690
因科洛伊｜Incoloy: 因科洛伊800; 因科洛伊825; 因科洛伊800HT; 因科洛伊801; 因科洛伊810; 因科洛伊890; NO8800; NO8810
耐蚀合金｜NS: NS111耐蚀合金; NS112耐蚀合金; NS113耐蚀合金; NS141耐蚀合金; NS321耐蚀合金; NS322耐蚀合金; NS333耐蚀合金; NS309耐蚀合金; NS4102耐蚀合金
精密合金: 1J85精密合金; 1J30精密合金; 1J31精密合金; 3J53精密合金; 4J42精密合金; 1J50精密合金; 1J65精密合金
沉淀硬化钢: 17-4PH; 17-7PH; 15-7PH; 15-5PH; 13-8Mo; 254SMO
其他合金: 耐腐蚀耐热不锈钢; 铬钼钒马氏体耐热钢; 高性能合金
