合金管是钢管按照生产用料（也就是材质）来定义的，顾名思义就是合金做的管子；而1Cr15Mo无缝管是钢管按照生产工艺（有缝无缝）来定义的，区别于无缝管的就是有缝管，包括直缝焊管和螺旋管。

①钢号开头的两位数字表示钢的碳含量 量的万分之几表示，如40Cr。

②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。当平均合金含量<1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字"1"，例如钢号"12CrMoV"和"12Cr1MoV"，前者铬含量为0.4-0.6%，后者为0.9-1.2%，其余成分全部相同。当合金元素平均含量≥1.5%、≥2.5%、≥3.5%……时，在元素符号后面应标明含量，可相应表示为2、3、4……等。例如18Cr2Ni4WA。

③钢中的钒V、钛Ti、铝AL、硼B、稀土RE等合金元素，均属微合金元素，虽然含量很低，仍应在钢号中标出。例如20MnVB钢中。钒为0.07-0.12%，硼为0.001-0.005%。

④高级优质钢应在钢号最后加"A"，以区别于一般优质钢。

⑤专门用途的合金结构钢，钢号冠以（或后缀）代表该钢种用途的符号。例如铆螺专用的30CrMnSi钢，钢号表示为ML30CrMnSi。

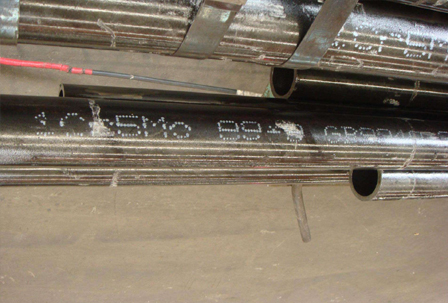

1Cr5Mo无缝钢管的金属组织是马氏体，在650摄氏度左右具有良好的抗氧化性，在600摄氏度以下具有较好的热强性，并有良好的减震性和导热性，在蒸汽轮机中广泛应用。但这类钢有较大的淬硬倾向，焊接性能较差。5-70MM厚，可定轧期货。

1Cr5Mo GB9948-2006 化学元素

特点：

具有良好的抗氧化性、耐腐蚀性和组织稳定性。热强性能较高，且工艺性能良好。

应用：

高温氢和硫化氢腐蚀、有机酸腐蚀。

壁温630℃-650℃的再热器管。

1Cr5Mo无缝钢管平均含碳量：0.15%，含铬量：4.00～6.00%，含钼量：0.45～0.60%。

热处理——退火

力学性能（不小于）：

抗拉强度（σ^b）——390MPa

屈服点（σ^s）——185MPa

延伸率（δ^5）——22%

硬度 不大于 187 HB

高温强度（σ^D，10^5h）——600℃时为27MPa

用途举例—— ≤600℃高温炉管及部件。

相关标准：

ASTM　A213

ASTM　A335

JIS　G3467

GB9948-2006

合金钢管的材质牌号：

16-50Mn、27SiMn、40Cr、Cr5Mo、12Cr1MoV、12Cr1MovG、15CrMo、15CrMoG、15CrMoV、13CrMo44、T91、27SiMn、25CrMo、30CrMo、35CrMo、35CrMoV、40CrMo、45CrMo、Cr9Mo、10CrMo910、A335P11、P22、P91、T91、钢研102、ST45.8-111、A106B

1Cr5mo无缝钢管制造工艺：

1.热轧（挤压无缝钢管）：圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径（或减径）→冷却→矫直→水压试验（或探伤）→标记→入库

2.冷拔（轧）无缝钢管：圆管坯→加热→穿孔→打头→退火→酸洗→涂油（镀铜）→多道次冷拔（冷轧）→坯管→热处理→矫直→水压试验（探伤）→标记→入库

1Cr5mo无缝钢管主要用途：

主要用于低中压锅炉（工作压力一般不大于5.88Mpa，工作温度在450℃以下）的受热面管子；用于高压锅炉（工作压力一般在9.8Mpa以上，工作温度在450℃～650℃之间）的受热面管子、省煤器、过热器、再热器、石化工业用管等

规格表
